Bàn trang điểm trong phòng tắm như những bản vẽ được xây dựng mà các nhóm vận hành khách sạn thực sự có thể sử dụng



Một bản PDF gọn gàng có thể gần như vô dụng nếu nó hiển thị tâm thoát nước dự định trong khi đường ống đã lắp đặt di chuyển xung quanh đường ray ngăn kéo. Nét vẽ vẫn chuyên nghiệp. Căn phòng kể một câu chuyện khác. Tôi muốnbàn trang điểm phòng tắm như bản vẽ đã xây dựngđể duy trì sự khác biệt đó một cách trung thực, bao gồm cả vị trí phục vụ cuối cùng, sửa đổi tủ, mã hàng đầu và thay đổi đã được phê duyệt. Nếu không, kỹ thuật viên bảo trì đầu tiên sẽ trở thành người phải khám phá lại quá trình cài đặt.

Tôi không mong đợi đội ngũ cơ sở vật chất sẽ tìm kiếm trong mọi bản sửa đổi chế tạo để tìm ra một bản lề, van ngắt hoặc phần giật gân thay thế. Việc bàn giao cần có bản ghi phòng ngắn gọn liên kết với file dự án được kiểm soát. Nó sẽ trả lời nhanh chóng bốn câu hỏi: cái gì được cài đặt, nó ở đâu, làm thế nào để truy cập nó và tài liệu tham khảo được phê duyệt nào xác định một sự thay thế.

Mục lục

1. Tách mục đích thiết kế khỏi bản ghi đã cài đặt
2. Thông tin về phòng ghi, tủ, mặt trên, bồn rửa và dịch vụ
3. Kết nối bản vẽ với hình ảnh và lịch trình thành phần
4. Kiểm soát các thay đổi, sửa đổi và truy cập bảo trì
5. Phát hành một tập tin mà hoạt động khách sạn có thể tìm kiếm và tin tưởng

Bàn trang điểm phòng tắm vì bản vẽ xây dựng không phải là bộ thiết kế được phê duyệt

Thiết kế được phê duyệt vẫn quan trọng vì nó thiết lập mục đích, kích thước và trách nhiệm. Bản ghi-được tạo xong phục vụ một mục đích khác. Nó xác định tình trạng lắp đặt cuối cùng và quay lại phê duyệt cho phép có bất kỳ sự khác biệt nào. Tôi không bao giờ xóa bỏ kích thước ban đầu và âm thầm thay thế nó. Tôi đánh dấu giá trị đã cài đặt, tham chiếu bản ghi thay đổi và lưu giữ cả hai phiên bản trong lịch sử tài liệu.

cácGói trang điểm phòng tắm khách sạn: Hướng dẫn đầy đủxác định cách thông tin về tủ, mặt trên, bồn rửa và dự án khớp với nhau. Bản ghi cuối cùng sử dụng logic gói tương tự. Nếu mặt bàn đến từ một nguồn và tủ từ nguồn khác, bảng phòng vẫn cần kết nối các mã nhận dạng của chúng và giao diện đã được phê duyệt giữa chúng.

Một cách chính thứcnhư-bản vẽ đã được xây dựngtruyền đạt những gì đã được xây dựng hơn là những gì còn lại trên bản vẽ đấu thầu. Đối với bàn trang điểm, điều đó không đòi hỏi một mô hình tòa nhà quá tải. Nó yêu cầu thông tin phòng chính xác, kích thước dễ đọc, tầm nhìn rõ ràng và chỉ mục đáng tin cậy cho các bức ảnh, lịch trình và phê duyệt thay đổi.

Sử dụng một mã định danh phòng ở mọi nơi

Tôi giữ mã phòng giống nhau trên bản vẽ, nhãn tủ, nhãn trên cùng, ảnh kiểm tra, tờ{0}}kiểm tra nước, lịch trình phần cứng và chỉ mục bàn giao. Nếu khách sạn đánh số lại phòng trước khi khai trương thì hồ sơ mang cả mã số xây dựng và số phòng vận hành. Một tham chiếu chéo-đơn giản sẽ ngăn nhân viên bảo trì đặt hàng một thành phần có nhãn lịch sử sai.

Lịch trình loại phòng vẫn có vai trò quan trọng nhưng không thể thay thế bản ghi riêng lẻ. Các phòng lặp lại có thể có chung một bản vẽ tiêu chuẩn trong khi một số ít có bố cục được bàn giao, khoảng trống cho người khuyết tật tiếp cận, các bức tường khác nhau hoặc các sai lệch dịch vụ đã được phê duyệt. Tôi sử dụng chi tiết tiêu chuẩn một lần, sau đó thêm bảng độ lệch cụ thể của phòng-chỉ khi điều kiện cài đặt khác nhau.

Đối với các khách sạn lặp đi lặp lại,bàn trang điểm phòng tắm như bản vẽ đã xây dựngcần chỉ mục trạng thái phòng-bên cạnh chi tiết tiêu chuẩn. Tôi đánh dấu xem mỗi phòng có tuân theo tiêu chuẩn, được sắp xếp bằng tay hay có sai lệch đã được phê duyệt hay không. Chỉ số đó ngăn cản kỹ thuật viên coi một căn phòng bất thường là bằng chứng cho thấy toàn bộ loại phòng được xây dựng theo cùng một cách.

Ghi tủ dưới dạng một khối chứ không phải một hình chữ nhật

Hình dáng bên ngoài và chiều rộng tổng thể của tủ không cho ai biết cách bảo trì nó. Bản ghi cần có mã tủ, hướng tay, kết cấu hoàn thiện, tấm cuối lộ ra ngoài, chiều rộng phụ, vùng cố định tường, vị trí đường ray, mặt sau có thể tháo rời, bảng truy cập, kích thước cửa và ngăn kéo, nhóm phần cứng và bất kỳ vị trí dịch vụ cắt-tại địa điểm nào. Tôi cũng đánh dấu những tấm nào có thể được gỡ bỏ mà không làm ảnh hưởng đến phần trên.

cácdòng tủ phòng tắmcung cấp cho các nhóm dự án một đường dẫn danh mục rõ ràng, nhưng bản ghi phòng phải thu hẹp lựa chọn đó cho thiết bị đã lắp đặt và hoàn thiện. Tên danh mục chung không thể xác định ngăn kéo thay thế nhiều năm sau đó. Tôi bao gồm tham chiếu hoàn thiện được kiểm soát, không phải mô tả thông thường như màu xám ấm hoặc màu óc chó.

Lịch trình thành phần Vanitythông tin thuộc về bản vẽ hoặc trong một lịch trình liên kết với các mã định danh ổn định. Bản lề và mã ray, lớp hoàn thiện tay cầm, bộ phận nguồn, phần cứng tủ gương và vỏ có thể tháo rời cần có đủ chi tiết để mua sắm bảo trì. Điều này khác với bảng kê-số lượng phụ tùng thay thế. Một trạng thái những gì được cài đặt; các tiểu bang khác cho biết dự án đang giữ những gì.

Đã xuất bảnThay thế bàn trang điểm khách sạn-Lịch trình phụ tùng cho Nhóm cơ sở vật chấtbao gồm số lượng dự phòng và kiểm soát bàn giao. Tôi liên kết mã thành phần-được xây dựng với lịch trình đó để kỹ thuật viên có thể xem liệu mặt hàng chính xác đã có trong kho hay chưa trước khi tiến hành sửa chữa ngẫu hứng thay đổi tủ.

Tôi cũng chỉ đặt một-ghi chú cuộc đời dịch vụ khi nó được nhà sản xuất thành phần hoặc yêu cầu của dự án hỗ trợ.Bàn trang điểm phòng tắm như bản vẽ xây dựngkhông phải là nơi dành cho khoảng thời gian thay thế được đoán trước. Họ xác định bộ phận đã lắp đặt, lộ trình điều chỉnh và bộ phận thay thế được phê duyệt để các hoạt động vận hành có thể đưa ra quyết định dựa trên bằng chứng hiện tại khi bộ phận đó cuối cùng cần được chú ý.

Hiển thị rõ ràng Vanity Top, Sink và Wall Junction

Chế độ xem trên cùng cần có chiều dài và chiều sâu đã hoàn thiện, phần nhô ra lộ ra, khoảng trống-của tường, vị trí đường nối nếu có, đường cắt bồn rửa, lỗ vòi, biên dạng cạnh, chiều cao giật gân, phần lùi về phía bên và bất kỳ khu vực-được vẽ nguệch ngoạc nào. Tôi ghi lại vật liệu và mã hoàn thiện. Nếu phần trên có chuyển động rõ ràng thì tham chiếu-toàn bộ tấm hoặc hình ảnh sản xuất cũng thuộc về bản ghi hoàn thiện.

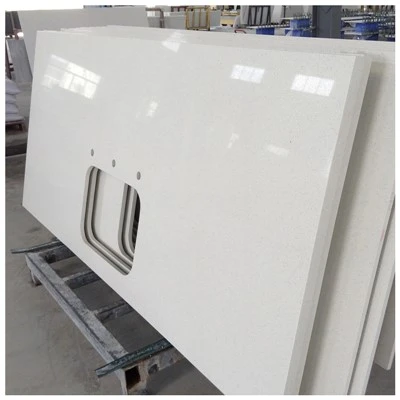

A mặt bàn trang điểm thạch anhcó thể lặp lại nhất quán trong nhiều phòng, nhưng hình dạng được lắp đặt vẫn có thể khác nhau khi trả lại tường và cắt bỏ dịch vụ. Mặt trên bằng đá tự nhiên bổ sung thêm bằng chứng về các biến thể và sửa chữa cụ thể của tấm-. Hình vẽ xác định hình học; bức ảnh được liên kết xác định khuôn mặt thực tế có thể nhìn thấy được. Tôi không yêu cầu một tài liệu làm xấu cả hai công việc.

Đối với bồn rửa, tôi ghi lại nhà sản xuất và kiểu dáng, phương pháp lắp đặt, chi tiết hỗ trợ, trạng thái tràn, chất thải và cấu hình vòi. Bản vẽ cho thấy vỏ bát bên dưới phía trên vì đó là nơi cạnh tranh giữa các ngăn kéo, đường ray và dịch vụ. Nếu một thay đổi về địa điểm đã được phê duyệt đã cắt bớt một ngăn kéo hoặc di chuyển một thanh ray thì chế độ xem-đã được xây dựng phải hiển thị kết quả cuối cùng.

Kỷ lục hoàn thiện phòng tắmthông tin cũng bao gồm backsplash và sealant. Tôi ghi lại mã hoàn thiện, hướng trả lại, vị trí mối nối và tài liệu tham khảo về chất bịt kín đã được phê duyệt. Một bức ảnh dưới ánh sáng gương thông thường giúp người vận hành phân biệt màu đã lắp đặt với màu thay thế sau này chỉ trông giống nhau dưới ánh sáng nhà kho.

Bức ảnh hoàn thiện tương tự cần có sự tham chiếu trung tính và tầm nhìn rộng hơn ra căn phòng. Độ phơi sáng của máy ảnh có thể làm cho mặt trên trông ấm hơn hoặc mát hơn so với bề mặt được lắp đặt. tôi sử dụngbàn trang điểm phòng tắm như bản vẽ đã xây dựngchỉ vào mẫu hoàn thiện vật lý và mã sản phẩm đã được phê duyệt; bức ảnh ghi lại vị trí và tình trạng thay vì giả vờ là một tiêu chuẩn màu sắc hoàn hảo.

Bản đồ hệ thống nước và đường điện trước khi nó bị ẩn

Một hữu íchbản vẽ lối vào hệ thống ống nướchiển thị trung tâm thoát nước cuối cùng, các điểm cung cấp, hướng van, tuyến bẫy, đường dẫn ống và bảng điều khiển hoặc ngăn kéo cung cấp khả năng tiếp cận. Nó cũng đánh dấu các khu vực cấm khoan vì các dịch vụ đi qua phía sau tủ. Tôi chụp ảnh trước khi mặt sau đóng lại, sử dụng thang đo và mã phòng trong khung.

cácPhòng tắm Vanity Hệ thống nước thô-Trongghi lại các vùng dịch vụ dự định trước khi sản xuất và lắp đặt. Bản vẽ cuối cùng ghi lại nơi các dịch vụ đó thực sự kết thúc. Khi cả hai khác nhau, tôi yêu cầu tài liệu tham khảo thay đổi đã được phê duyệt. Kích thước viết tay không có mốc thời gian hoặc ngày phê duyệt chỉ là đầu mối.

Các bản ghi điện cũng tuân theo logic tương tự. Hiển thị ổ cắm, bộ cách ly, nguồn cấp-ngăn kéo điện, bộ điều khiển ánh sáng hoặc kết nối gương khi chúng là một phần của gói trang điểm. Xác định cách ly có thể tiếp cận và vỏ có thể tháo rời. Người thiết kế điện và cấp phép thương mại tuân thủ mã số riêng; bản ghi phù phiếm hiển thị giao diện vật lý và lộ trình bảo trì mà không giả vờ thay thế tài liệu đã được chứng nhận của chúng.

cácKế hoạch ổ cắm điện trong phòng tắm Vanitygiải thích cách di chuyển của ngăn kéo, vùng giật gân và vị trí gương ảnh hưởng đến khả năng phối hợp sớm. Bản ghi cuối cùng của tôi thêm nhãn thành phần và vị trí đã cài đặt, giúp công việc thay thế sau này không chỉ dựa vào-thiết lập ban đầu.

Trước khi đóng các chế độ xem điện và hệ thống ống nước, tôi yêu cầu một người chưa chuẩn bị chúng xác định vị trí từng điểm truy cập trong phòng thực. Nếu người đó không thể tìm thấy van, bộ điều khiển hoặc nắp tháo rời từ bản ghi thì tài liệu cần có một góc nhìn hoặc kích thước khác. Tốtbàn trang điểm phòng tắm như bản vẽ đã xây dựngđược kiểm tra bằng cách sử dụng, không được chấp nhận vì đường viền trang tính trông hoàn chỉnh.

Sử dụng ma trận bản ghi dẫn đến bằng chứng

Tôi giữ cho trang tính chính có thể đọc được và chuyển chi tiết vào các bản ghi được tham chiếu. Bảng dưới đây cho thấy mối quan hệ tối thiểu mà tôi mong đợi. Thông số kỹ thuật của dự án có thể yêu cầu thêm thông tin.

Bài học khó{0}}đã giành được: Thay đổi địa điểm không được ghi lại sẽ trở thành sự phá hủy trong tương lai

Một cống có thể được di chuyển xung quanh ngăn kéo và hoạt động hoàn hảo khi bàn giao. Nếu trung tâm đã sửa đổi và tuyến đường truy cập không bao giờ được ghi vào hồ sơ, kỹ thuật viên sau này chỉ nhìn thấy bản vẽ gốc. Sau đó, việc tìm kiếm bắt đầu bằng cách loại bỏ các tấm, ngăn kéo hoặc lớp hoàn thiện không cần phải can thiệp. Quá trình cài đặt thành công nhưng bản ghi bị thiếu khiến việc bảo trì định kỳ trở thành cuộc điều tra.

Bài học: Ghi lại mọi thay đổi ẩn đã được phê duyệt trước khi bảng di động cuối cùng quay trở lại.

Làm cho tệp có thể tìm kiếm được, có phiên bản và đủ nhỏ để sử dụng

Ảnh cần tên, hướng và bối cảnh

Tôi đặt tên ảnh theo phòng, thành phần và chế độ xem thay vì để lại số camera. Một bộ hữu ích bao gồm bàn trang điểm tổng thể, nhãn tủ, mặt trên, mặt dưới bồn rửa, van và bẫy, bảng điều khiển mở, mã phần cứng, mối nối tường và tình trạng khô cuối cùng. Tôi chỉ thêm mũi tên hoặc chú thích khi chi tiết không rõ ràng. Các bản gốc thô vẫn có sẵn.

Một bản sửa đổi hiện tại phải rõ ràng

Tốtbàn trang điểm phòng tắm như bản vẽ đã xây dựnghiển thị bản sửa đổi, ngày phát hành, trạng thái người chuẩn bị và phê duyệt trên mỗi tờ. Các tệp bị thay thế vẫn được lưu trữ nhưng không nằm cạnh phiên bản hiện tại có tên gần giống nhau. Tôi thích một chỉ mục được kiểm soát trỏ đến trang tính mới nhất và lưu giữ lịch sử một cách riêng biệt.

Lịch trình có cấu trúc đánh bại các nốt dài

Tôi sử dụng các trường nhất quán cho mã thành phần, tham chiếu của nhà sản xuất, độ hoàn thiện, khả năng áp dụng cho phòng và ghi chú thay thế. Điều đó cho phép đội ngũ khách sạn lọc lịch trình mà không cần đọc các trang văn xuôi. Bản vẽ vẫn chứa các kích thước cần thiết và hướng dẫn truy cập nhưng không lặp lại toàn bộ tài liệu về phụ kiện, bảo trì hoặc vận hành thử.

Báo cáo bản ghi bị thiếu hoặc mâu thuẫn ngay lập tức

Nếu tình trạng lắp đặt và bản vẽ không giống nhau, trước tiên hãy chụp ảnh toàn bộ bàn trang điểm và sự khác biệt cụ thể bằng một tài liệu tham khảo có thể đo lường được. Thứ hai, tạm dừng bất kỳ công việc nào có thể che giấu hoặc thay đổi tình trạng. Thứ ba, gửi cho nhóm dự án chịu trách nhiệm và nhà cung cấp bản vẽ hiện tại, mã phòng, ảnh kiểm tra và lịch sử thay đổi để so sánh. Tôi chỉ sửa bản ghi được kiểm soát sau khi điều kiện đã cài đặt và đường dẫn phê duyệt đồng ý.

Câu hỏi thường gặp

1. Bàn trang điểm phòng tắm theo bản vẽ xây dựng phải bao gồm những gì?

Họ cần nhận dạng phòng, hình dạng và mã cuối cùng của tủ, thông tin trên và dưới, vị trí dịch vụ đã lắp đặt, bảng tiếp cận, lớp hoàn thiện, điểm nối trên tường, tài liệu tham khảo thành phần, sai lệch đã được phê duyệt, bằng chứng vận hành và liên kết đến các bức ảnh được mã hóa của phòng. Thông số kỹ thuật chính xác của dự án sẽ kiểm soát sản phẩm cuối cùng.

2. Bản vẽ lắp đặt đã được đánh dấu-có đủ để bàn giao không?

Họ có thể tạo bản ghi ban đầu nếu đánh dấu-rõ ràng, ghi ngày tháng, có thể theo dõi và chuyển sang định dạng cuối cùng bắt buộc. Một tờ-màu đỏ lỏng lẻo không có thông tin nhận dạng phòng, trạng thái phê duyệt hoặc ảnh được liên kết là không đủ cho các hoạt động lặp đi lặp lại của khách sạn.

3. Mỗi phòng khách sạn lặp lại có nên có bản vẽ riêng không?

Sử dụng một bản vẽ tiêu chuẩn được kiểm soát cho các điều kiện thực sự lặp lại, sau đó duy trì bảng chỉ số phòng và độ lệch cho các sơ đồ bố trí được bàn giao, các phòng có thể tiếp cận hoặc các thay đổi địa điểm đã được phê duyệt. Mỗi phòng vẫn cần có hồ sơ xác định các thành phần đã được lắp đặt và trạng thái kiểm tra.

4. Công việc điện, nước cần được ghi chép như thế nào?

Hiển thị các kích thước cuối cùng từ một mốc thời gian xác định, xác định các van và cách ly, đánh dấu các tuyến đường truy cập và-các khu vực cấm khoan, đồng thời liên kết đến các bức ảnh-đóng cửa trước với tỷ lệ hiển thị và mã phòng. Hồ sơ thương mại đã được chứng nhận vẫn được giữ riêng biệt khi dự án yêu cầu.

5. Điều gì sẽ xảy ra đầu tiên khi bản vẽ hoàn công-xung đột với căn phòng?

Chụp ảnh và đo lường tình trạng đã lắp đặt, sau đó dừng mọi công việc có thể che giấu hoặc thay đổi nó. Gửi bằng chứng kèm theo bản vẽ hiện tại, lịch phòng và hồ sơ kiểm tra gốc cho nhà cung cấp chịu trách nhiệm và đội dự án trước khi chỉnh sửa hồ sơ bàn giao được kiểm soát.

-Tham khảo nhanh Danh sách kiểm tra bàn trang điểm trong phòng tắm dưới dạng bản vẽ đã xây dựng

• Ghép số phòng vận hành với mã phòng thi công.
• Ghi lại các mã nhận dạng tủ, mặt trên, bồn rửa, vòi và phần cứng.
• Kích thước các dịch vụ cuối cùng và bảng truy cập từ một mốc thời gian đã nêu.
• Liên kết các bức ảnh được mã hóa của phòng- với từng giao diện ẩn.
• Tham khảo mọi sai lệch đã được phê duyệt thay vì xóa mục đích thiết kế.
• Tách vấn đề hiện tại khỏi các phiên bản thay thế được lưu trữ.
• Xác nhận mở file, tìm kiếm và in trước khi bàn giao.

Hướng dẫn dự án liên quan

Kết nối bản ghi cuối cùng với định nghĩa gói, lộ trình cài đặt, thiết lập dịch vụ-và kho thay thế do hoạt động nắm giữ.

Lập kế hoạch trọn gói

Gói trang điểm phòng tắm khách sạn: Hướng dẫn đầy đủ

Đưa cấu trúc tủ, mặt trên, bồn rửa và hộp đựng đã được phê duyệt vào hồ sơ phòng cuối cùng.

Trình tự trang web

Lắp đặt bàn trang điểm phòng tắm khách sạn từ giai đoạn bàn giao mặt bằng đến bàn giao

Ghi lại từng điều kiện cài đặt được phát hành trong khi các nhãn tường, dịch vụ và thành phần vẫn hiển thị.

Đặt dịch vụ-Bắt đầu

Phòng tắm Vanity Hệ thống nước thô-Trong

So sánh các vùng thoát nước, van và bẫy dự định với các vị trí cuối cùng được bảo toàn khi bàn giao.

Kiểm soát thay thế

Thay thế bàn trang điểm khách sạn-Lịch trình phụ tùng

Liên kết từng mã đã cài đặt với vật phẩm dự phòng và số lượng được giữ lại để bảo trì phòng trong tương lai.

Kết luận cuối cùng

Hữu íchbàn trang điểm phòng tắm như bản vẽ đã xây dựngghi lại căn phòng cuối cùng mà không chôn nó dưới mọi tài liệu lịch sử. Họ xác định tủ, mặt trên, bồn rửa, phần cứng, dịch vụ, điểm truy cập, lớp hoàn thiện và những thay đổi đã được phê duyệt, sau đó kết nối những thông tin đó với các bức ảnh và lịch trình có thể tìm kiếm được. Đây là những gì tôi sẽ làm: đưa ra một bản ghi gọn gàng mà kỹ thuật viên có thể đọc bên cạnh bàn trang điểm, bởi vì KA UNITED muốn giữ lại một bức ảnh dịch vụ-được ẩn rõ ràng hơn là yêu cầu các hoạt động tháo một bảng đã hoàn thiện chỉ để tìm hiểu những gì nằm đằng sau nó.

Tài liệu tham khảo

1. Hướng dẫn lập kế hoạch nhà bếp và phòng tắm với các tiêu chuẩn tiếp cận, Hiệp hội nhà bếp và nhà tắm quốc gia.
2. Bộ luật Hệ thống nước Quốc tế, Hội đồng Bộ luật Quốc tế.
3. Cẩm nang thiết kế đá kích thước, Viện đá tự nhiên.
4. Mặt bàn đá tự nhiên: Những cân nhắc cho ứng dụng nhà bếp và phòng tắm, Viện đá tự nhiên.
5. Nguyên tắc quản lý thông tin ISO 19650, Tổ chức tiêu chuẩn hóa quốc tế.
6. Yêu cầu kết thúc dự án và bản vẽ hồ sơ, tài liệu hợp đồng áp dụng.
7. Dữ liệu kỹ thuật của nhà sản xuất tủ, phần cứng, bồn rửa, vòi và bề mặt, nhà sản xuất sản phẩm áp dụng.
